CANALIZACION DE CABLEADO ESTRUCTURADO

PARA QUE SIRVE?

Es un sistema de tubería que se usa para la protección y el enrutamiento del cableado eléctrico. El conducto eléctrico puede estar hecho de metal, plástico, fibra o barro cocido. Los conductos flexibles están disponibles para propósitos especiales.

Resultado de imagen para para que sirven las canaletas en el cables de red

COMO MONTAR UNA RED CON CANALETA?

MATERIALES... *.*

1. Unos cuantos metros de canaleta esto depende del lugar de la instalación

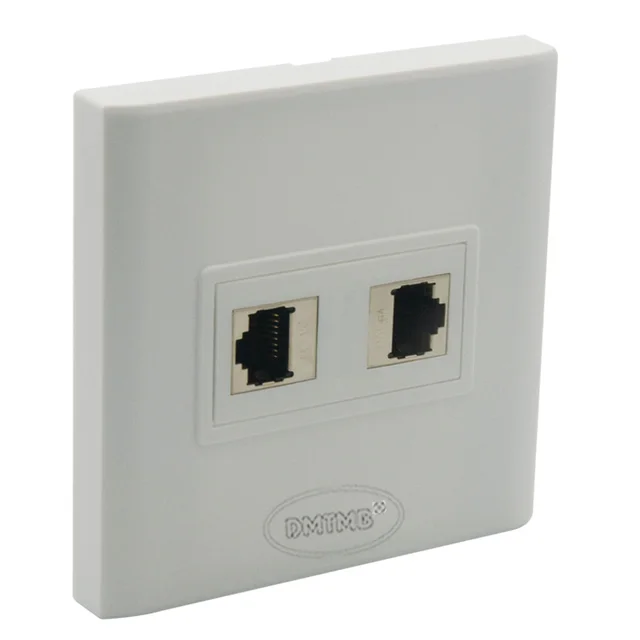

2. Conectores de pared RJ45 hembra

3. Placa o tapa para los conectores

Resultado de imagen para conector rj45 hembra pared

4. Grimpadora

5. Cable de Red RJ45

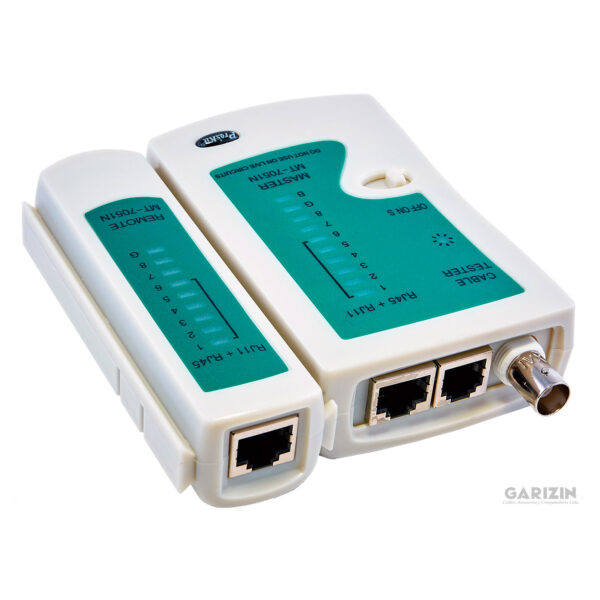

6. Tester
